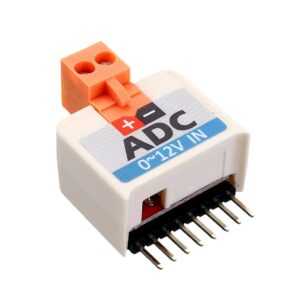

Klobouk M5Stick ADC – Převodník ADC – ADS1100

ADC HAT je modul AD převodníku, který je navržený specificky pro vývojovou desku M5StickC. AD převodník (ADC, Analog to Digital Converter) převádí analogový signál na digitální.
Hlavním čipem tohoto modulu je ADS1100, který s mikrokontrolérem komunikuje po sběrnici I2C. ADS1100 je přesný samokalibrující AD převodník s diferenciálním vstupem a rozlišením 16 bitů.
Vstup je připojen konektorem HT3.96, koncovka se svorkami je součástí balení.
Specifikace
Vstupní napětí: 0 – 12 V
Rozlišení: 16 bit
Čip ADS1100 je opatřen funkcí průběžné samokalibrace
Nastavitelný zisk zesilovače: 1, 2, 4 nebo 8
Nízký šum: 4 uV (peak to peak)
Programovatelná vzorkovací frekvence: 8 – 128 vzorků za sekundu
I2C adresa: 0x48
Obsah balení
1x ADC HAT pro M5StickC
1x Konektor HT3.96 se svorkami
