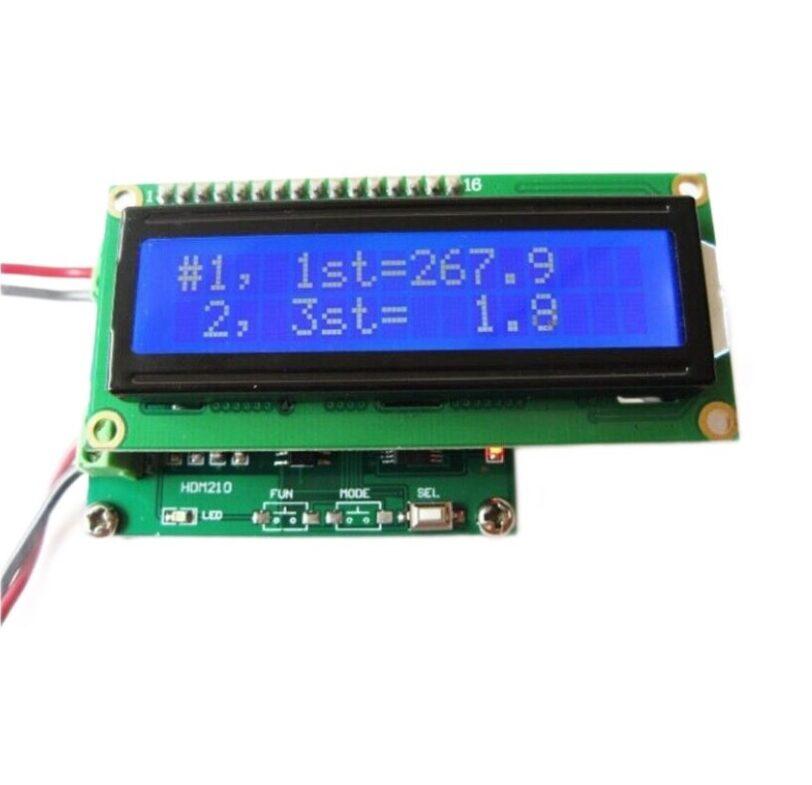

Audio THD analyzátor harmonického zkreslení 10Hz – 1KHz

Tento analyzátor je měřič harmonického zkreslení (THD), který detekuje především poměr základní vlny ke 3. harmonické sinusového signálu.
Většina harmonických problémů je způsobena 3. harmonickou, protože 3. harmonická je druhá nejvyšší energie základní složky.
Vše, co nás zajímá, je najít 3. harmonické zkreslení pomocí rovnice: THD = V3/V1*100%
Poznámky: V1: základní; V3: 3. harmonická; THD: harmonické zkreslení
Specifikace:
Frekvenční rozsah měření: 10～1000 Hz
Rozsah měřicího napětí: 1–10 V DC maximální amplituda 10,0 Vpp AC signál
Měření zkreslení v rozsahu: 0,1 až 100,0 %
Napájecí napětí: 7～12 VDC
Provozní proud: <50 mA Rozměry: 56 x 45 x 20 mm LED dioda: Rozsvítí se, když je naměřená hodnota vstupního napětí příliš vysoká.
